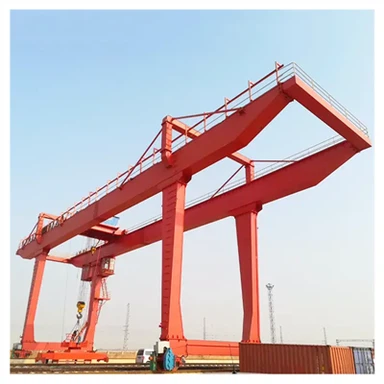

Macara tip portal



Macarala tip portal MH este o macara mică și mijlocie, care se deplasează pe șenile, constă din grinda principală, picioare, grindă de sol, palan electric cu cablu de sârmă, cablu de festivitate și sistem de control electric. Greutatea sa de ridicare adecvată este de 1 până la 200 de tone, lungimea adecvată este de 3 până la 300 de metri. Are trei metode de control, control cabină, telecomandă și control suspendat.



Macaraua tip portal MH este utilizată pe scară largă în depozitele deschise și în aer liber sau în interior pentru a încărca și descărca materiale



Macarala tip portal MH are tip cutie și tip ferme, primele au tehnici bune și fabricare ușoară, cea din urmă este ușoară în greutate și puternică în rezistență la vânt. Pentru utilizări diferite, macara portal MH are, de asemenea, macara portal cantilever și noncantilever. Dacă au cantilever, macaraua poate încărca mărfurile până la marginea macaralei prin picioarele de susținere, ceea ce este foarte convenabil și de înaltă eficiență.

2. Parametri:

Capacitate de ridicare (t)		3				5				10					16					20
Span(m) Personalizat		12	16	20	24	12	16	20	24	12	16	20	24	30	12	16	20	24	30	12	16	20	24	30
Înălțime de ridicare (m)		6/9				6/9				6/9					6/9					6/9
Viteza de deplasare (m/min)	Sol	20				20				20					20					20
	Camera de control	20/30/45				20/30				20/30					20/30					20/30
Clasa muncitoare		A3-A4
Curent electric		AC trifazat 380V 50Hz

3. Componentă:



Macarala tip portal MH este compusă în principal din grindă principală, stabilizator și grindă inferioară. Grinda principală și grinda inferioară sunt realizate dintr-o structură în formă de cutie sudate cu patru plăci de oțel, iar stabilizatoarele sunt, de asemenea, formate dintr-o structură în formă de cutie sudate cu patru plăci de oțel; palanul electric trece direct pe sub placa de flanșă inferioară a fasciculului I a fasciculului principal.



Pentru a facilita depozitarea și transportul, grinda principală, stabilizatorul și grinda inferioară sunt conectate prin șuruburi M20 pentru a forma un întreg.



Mecanismul de rulare al căruciorului este compus în principal din motor electric, frână, reductor, roată etc. Modelul de utilitate are avantajele unei structuri simple, instalare, utilizare și întreținere convenabilă.



Mecanismul de ridicare adoptă tipurile CD1 și MD1. Poate ridica obiecte grele și se poate deplasa longitudinal de-a lungul fasciculului principal. Pentru caracteristicile sale structurale, vă rugăm să consultați manualul palanului electric cu cablu pentru detalii.



Echipament electric, Motorul de acționare utilizat este sub forma unui motor cu rotor conic, cu comandă electrică, Palanul electric și întregul ansamblu de macarale sunt echipate cu dispozitive de siguranță, precum întrerupător de limită de ridicare, întrerupător de limită de capăt etc.



4. Mediu aplicabil:

Această mașină este potrivită pentru ateliere fixe în aer liber din diverse domenii, mine și întreprinderi. Același mediu aplicabil ca macaraua tip portal MH.

5. Piese de uzură:

Ghidaj de frânghie, perie de carbon



6. Cum se operează o macara tip portal MH?



Personalizarea clientului



7. Transport:

8. Caracteristici ale macaralei tip portal MH:



Structură simplă și compactă, performanță constantă.



Usor de instalat si eficienta ridicata.



Dispozitiv de protecție la suprasarcină, tensiune joasă.



Control suspendat și telecomandă.



Întreținere ușoară.
