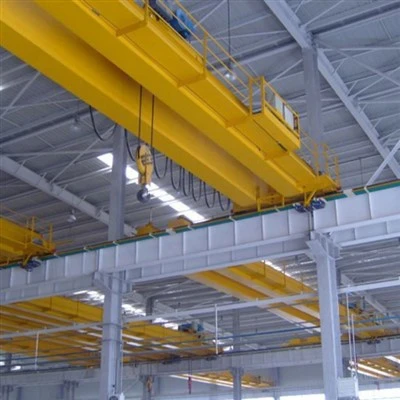

Macara cu monorai aeriene

Macara cu monorai aeriene



Macaraua europeană cu monorail are o greutate ușoară, o structură compactă și un consum redus de energie. Pe cadrul podului sunt instalate un cărucior și un mecanism de ridicare. Căruciorul poate rula înainte și înapoi, iar căruciorul poate rula și alte mecanisme pentru a realiza transportul materialelor și obiectelor în spațiul tridimensional.



În comparație cu macaralele tradiționale, distanța limită de la cârlig până la sol (podeu) a macaralei europene cu monorail este mică, spațiul pentru cap este mic, macaraua poate lucra mai aproape de față și înălțimea de ridicare este mai mare, ceea ce de fapt crește spațiul efectiv de lucru al clădirii fabricii existente.







Partea fasciculului principal



1. Grinda principală adoptă un design al structurii de oțel în formă de H, care este similar cu macaraua tradițională inițială de tip simplu, cu greutate mai mare;



2. Sudurile principale sunt toate supuse unor încercări nedistructive;



3. Materialul plăcii de oțel este oțel general intern (Q235B);



4. Înfășurarea verticală este conform standardului național chinez;



5. Verificați și curățați cu atenție placa de oțel înainte de sudare, de obicei cu o mașină de sudură automată (sudura MIG sau semi-automată).



Partea grinzii de capăt



1. Grinda de capăt este sudată și formată din țeavă de oțel dreptunghiulară sau placă de oțel, iar grinda de capăt formată este poziționată și procesată simultan pe mașina-uneltă CNC pentru a ajunge la intervalul de abatere permis pentru a asigura acuratețea dimensională națională și toleranța de potrivire;



2. Fiecare grindă de capăt este echipată cu roți cu jantă dublă, tampoane și dispozitive de protecție anti-deraiere;



3. Macaraua cu două grinzi amenajează o platformă de întreținere (pasare de întreținere) pe partea de conducere a căruciorului de-a lungul direcției grinzii principale;



4. Faza principală și fasciculul de capăt sunt conectate prin șuruburi de înaltă rezistență pentru a asigura precizia și funcționarea lină a întregii mașini.





Care sunt avantajele macaralelor aeriene europene monorai?



Produsele pentru poduri și poduri în stil european au greutate redusă, înălțime netă mică a echipamentului, gamă mare de lucru, componente de înaltă calitate și control strict al calității de fabricație. În comparație cu macaralele industriale tradiționale, principalele avantaje ale macaralelor tip pod în stil european pot fi împărțite în următoarele aspecte:



1. Reduceți investițiile clienților, folosiți pe deplin spațiul instalației și îmbunătățiți eficiența producției



Produsele europene de macarale cu monorail au caracteristicile unei greutăți ușoare, presiune mică pe roți, înălțime redusă a echipamentului, structură compactă și ocupare a spațiului mic. Căruciorul, grinda de capăt și grinda principală adoptă toate structuri rezonabile, iar greutatea lor moartă este mult mai ușoară decât macaralele tradiționale.



Prin urmare, în cazul îndeplinirii acelorași cerințe, înălțimea clădirii fabricii poate fi redusă, dimensiunea secțiunii transversale a grinzii care poartă șina poate fi redusă, capacitatea portantă a suportului și a fundației piloților poate fi redusă și cerințele pentru șine și linii de glisare de alimentare cu energie pot fi reduse, astfel încât investiția cuprinzătoare a utilizatorului în clădirea fabricii și echipamentul de ridicare poate fi redusă.



În comparație cu macaralele de pod tradiționale autohtone, greutatea proprie a căruciorului european de macara monorail european este redusă cu mai mult de 30%, iar înălțimea netă a echipamentului este mult redusă, ceea ce poate reduce efectiv costul complet de construcție al clădirii fabricii utilizatorului. , și are avantaje evidente în economisirea energiei și reducerea consumului.





Care este diferența dintre macaralele europene și macaralele tip pod cu două grinzi QD?



1. În comparație cu macaraua rulantă generală, greutatea proprie este redusă cu 23-64%, iar avantajele structurii compacte, economisirea energiei și economisirea materialelor sunt evidente.
În plus, în comparație cu macaralele pod tradiționale, macaralele europene cu monorail pot folosi foarte eficient spațiul fabricii. Distanța limită de la cârlig la pereții de pe ambele părți este mică, iar spațiul pentru cap este mare sau scăzut.



2. Combinație bună, multe specificații și serii complete de produse, care pot acoperi majoritatea nevoilor clienților.



Parametrii de performanță ai podului pod rulant tradițional sunt relativ simpli. Capacitatea lor de ridicare acoperă doar 5 t-100t. Nivelul de lucru este în general M5 și M6. Gama de viteze de ridicare și rulare este mică, metoda de control este relativ înapoi, performanța de control este slabă și intervalul de selecție a utilizatorului este îngust. Adesea este dificil de îndeplinit nevoia de a adăuga unele funcții speciale;



Macaraua europeană monoșină adoptă un design standardizat și modular și are o serie completă de produse. Poate fi proiectat rapid în funcție de nevoile clienților. Capacitatea sa de ridicare acoperă 6,3 t-400t, nivelul său de lucru este M3-M7 și există 5 tipuri de viteze de ridicare.



3. Măsuri de protecție perfecte, inclusiv limita de deplasare, limita de înălțime, limita de suprasarcină, limita de urgență, fază greșită, pierderea de fază, subtensiune, protecție la supratensiune etc. , există funcții precum anti-balansare electronică, feedback energetic, monitorizare în timp real, control sincron și poziționare precisă din care puteți alege.



4. Tehnologie avansată de control al conversiei de frecvență



Aplicarea tehnologiei de conversie a frecvenței face ca produsul să aibă performanțe mai bune. Controlul conversiei de frecvență a mecanismului de ridicare rezolvă defectele comune ale sarcinii mari de impact de ridicare, frânei de ridicare instabile și cârligului de frână în cădere etc., asigurând că macaraua poate porni fără impact și poate frâna la viteză zero;



Conversia de frecvență a mecanismului de operare poate realiza pornirea și frânarea fără impact a mecanismului de operare a macaralei, accelerarea și decelerația sincronă lină a mai multor acționări și poate realiza funcționarea lină a macaralei.
Funcționarea stabilă a mecanismului va îmbunătăți, de asemenea, starea de stres a componentelor aferente (reductoare, frâne, cuplaje, motoare), îmbunătățind astfel foarte mult durata de viață a acestora.
